Лазерная установка измерения толщины PROMIT2D-1Sx3
Лазерная установка PROMIT2D-1Sx3 предназначена для бесконтактного измерения толщины металлической ленты на конвейере в процессе производства.
Измерение производится тремя парами лазерных сканеров LS2D.
Преимущества использования толщиномера PROMIT2D-1Sx3:
-
бесконтактные измерения продукции в режиме реального времени;
-
лазерные 2D-датчики обеспечивают высокую точность измерения за счет сканирования множества точек контролируемого материала;
-
автоматическая калибровка для поддержания точности измерения в заданных пределах;
-
простота управления и обслуживания;
-
сохранение результатов измерения в базу данных с возможностью удобного просмотра архива.

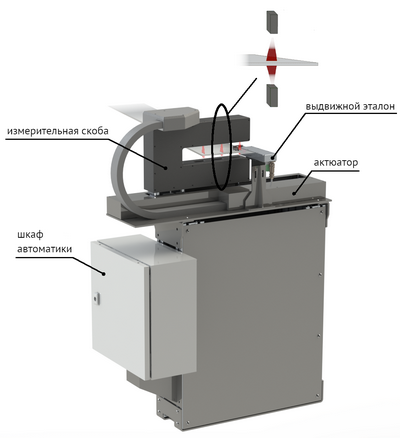

Установка состоит из приводного измеряющего блока и шкафа автоматики. Приводной измеряющий блок содержит измерительную скобу, передвигающуюся поперек направления движения продукции при помощи шагового двигателя. Датчики крайних положений ограничивают перемещение измерительной скобы по ширине области сканирования.
В состав измерительной скобы входит три пары лазерных сканеров LS2D, расположенных сверху и снизу от измеряемого материала. Сканеры в паре размещаются так, чтобы их оптические оси совпадали. Контролируемая продукция при этом должна попадать в рабочий диапазон каждого сканера. Управление Установкой осуществляется посредством специализированного программного обеспечения.
Процесс измерения запускается при нажатии кнопки на шкафу автоматики. При этом измерительная скоба из исходного положения выезжает на позицию измерения. Все пары лазерных сканеров скобы синхронно измеряют расстояние до верхней и нижней поверхностей движущейся по конвейеру продукции. Эти результаты измерений через роутер передаются в компьютерную программу. По известному расстоянию между сканерами в паре и результатам измерения верхних и нижних сканеров измерительной скобы в программе производится расчет толщины материала.
Полученные значения проходят цифровую обработку (сглаживание, фильтрация), позволяющую исключить ошибочные данные и повысить точность измерений. Окончательные значения отображаются в программе в числовом и графическом виде.
Нахождение измеренной тощины в предалах допустимой зоны дополнительно отображается зеленым цветом на световой трехцветной колонне (светофоре). Красное свечение сигнализирует о выходе последнего значения толщины за допустимые границы.
Встроенный температурный датчик измеряет температуру корпуса Установки и передает полученные значения в компьютерную программу.

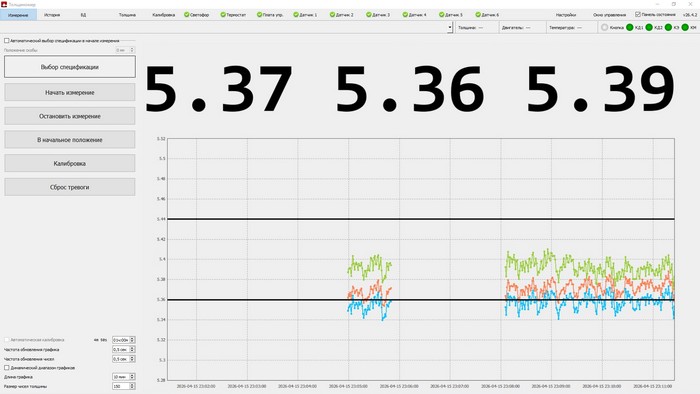

Пример работы программного обеспечения установки PROMIT2D-1Sx3:
